【產品用途】 去耦合器采用先進的固態技術金屬殼體，能安全有效的控制管道上交流雜散電流或雷電流對埋地管道的影響，延長管道的使用壽命。同時，又能防止雜散電流在管道上匯集后對人體的危害以及對通信線路的干擾。

　　去耦合器采用先進的固態技術金屬殼體，能安全有效的控制管道上交流雜散電流或雷電流對埋地管道的影響，延長管道的使用壽命。同時，又能防止雜散電流在管道上匯集后對人體的危害以及對通信線路的干擾。

　　應用范圍：

　?、殴艿离娢惶荻葔|（接地墊）的去耦合

　?、茖?duì)設備進行過交流故障、雷電和開關暫態過程的電壓保護（如：絕緣接頭、絕緣法蘭）

　?、菫榱税踩?，用于不同的金屬間的去耦合，這些金屬在某種情況下會產生交流耦合。

　?、仍陉帢O保護系統中，電氣設備的交流接地和直接隔離

　　⑸為了減少交流感應電壓的場合

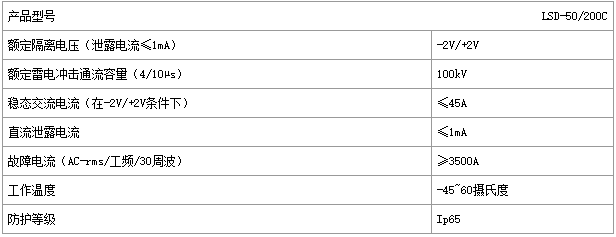

　　穩態交流電流（在-2V/+2V條件下） ≤45A

　　直流泄露電流 ≤1mA

　　故障電流（AC-rms/工頻/30周波） ≥3500A

　　工作溫度 -45~60攝氏度

　　防護等級 Ip65

　　外型參數

　　固態去耦合器的保護箱外殼為合金壓鑄件。殼體厚度≥4mm，表面噴塑，顏色為亞光磨砂、黃色。保護箱的外殼具有優良的防水汽、防風沙的密封結構，箱體防護等級可達IP65。所有電氣接頭都處于保護箱之內，并無需另加橋接件，接頭少，連接安全、穩固、可靠。保護箱正面有帶鎖的、且只能向外開啟的門，門的厚度≥5mm。以防止其變型和人為破壞，保證維護操作人員的安全。

　　保護箱正面壓鑄有凸現的閃電符號和“危險電氣”字樣。保護箱外殼具有防止大氣腐蝕的功能。支柱外層要涂裝涂料防腐。涂料涂敷前，表面除銹處理應達到Sa2.5級。涂料結構為環氧富鋅底漆（≥60?m）+環氧云鐵中間漆（≥60?m）+氟碳或丙烯酸聚氨酯面漆（≥80?m）,涂層干膜總厚度≥200?m，面漆為黃色（色號為R255，G230，B0）。涂料性能指標應符合SY/T0320《鋼質儲罐外防腐層技術標準》的要求。

　　安裝前或調試、運營管理的測試

　　安裝前或調試、運營管理應進行以下的測試，以識別固態去耦合器是否正常，當任何測量結果與預期不相符，應與供應商及時聯系，供應商應及時提供相關技術服務。

　　1）用萬用表測量固態去耦合器連接點之間的開路直流電壓。所測得的開路直流電壓應該在-2V至+2V的范圍內；

　　2）固態去耦合器不作任何連接，用萬用表測量固態去耦合器兩連接柱之間的電阻，不應該為斷路或短路；

　　3）安裝后，在陰極保護系統已通電時，管/地電位為預期的保護電位值而沒有出現異常電位。

　　接地體

　　接地電阻應控制在4歐姆之內，接地體應集中布局，不應長距離鋪設。建議采用銅包鋼接地模塊、銅棒接地體、鍍鋅角鋼等方式。
